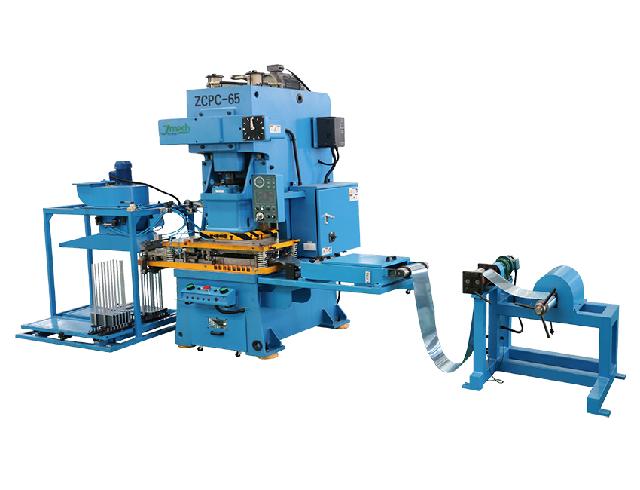

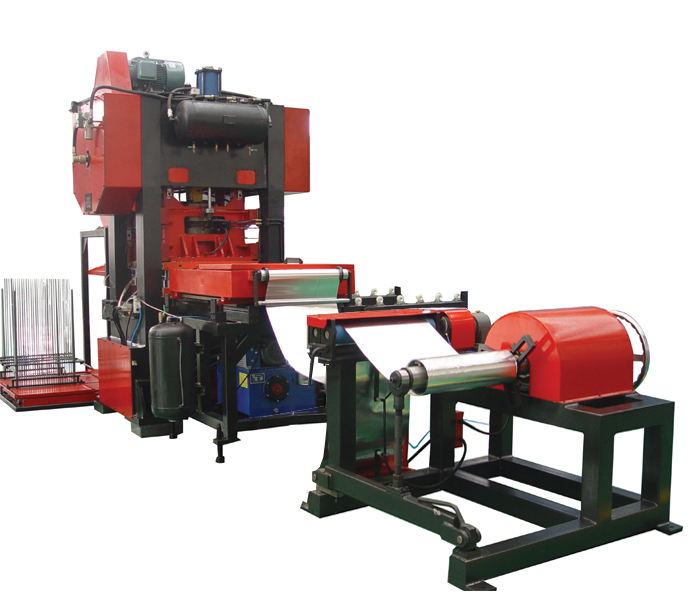

ZCPC系列闭式翅片冲压自动化生产线
商品详情
性能特点
技术参数
组成:铝箔开卷机构、过油装置、初始送料装置(选件)、闭式精密压力机、吸料集料装置、电气控制系统、气路控制系统、液压控制系统、快速换模装置、zhuanli技术高可靠1P/2P/3P/4P切换装置;
具有滑块液压提升功能,方便模具调试;
主机调速及真空吸盘采用变频控制;
具有无料检测,无油报警等保护系统;
主机具有液压过载保护功能;
配备快速换模装置,让换模更方便快捷;
采用人机界面及PLC的电气控制系统确保自动生产线各种功能的可靠执行。
主要参数
项目 | 规格 | ||||||||
型号 | ZCPC50 | ZCPC65 | ZCPC85 | ||||||
公称力 | KN | 500 | 650 | 850 | |||||
滑块行程 | mm | 40 | 55 | 60 | 40 | 55 | 60 | 40 | 55 |
冲压次数(空载) | SPM | 120-300 | 120-220 | 120-200 | 120-300 | 120-220 | 120-200 | 150-300 | 150-220 |
装模高度 | mm | 240-290 | 232.5-282.5 | 230-280 | 240-290 | 232.5-282.5 | 230-280 | 220-270 | 257.5-307.5 |
最小装模高度提升量 | mm | 2.5 80 | |||||||
滑块底面尺寸 (左右×前后) | mm | 800×580 | 850×730 | 950×730 | |||||
工作台极尺寸 (左右×前后) | mm | 1300×750 | 1300×900 | 1300×900 | |||||
主电机功率 | KW | 7.5 | 7.5 | 11 | |||||
电机总功率 | KW | 18.5 | 18.5 | 22 | |||||
气压工作压力 | Kg f/cm³ | 6 | |||||||
液压工作压力 | MPA | 8 | |||||||
卷料内径 | mm | φ75/φ150 | |||||||
卷料外径 | mm | φ1000 | |||||||
卷料极限宽度 | mm | ≤410 | ≤560 | ≤560 | |||||
极限集料高度 | mm | 普通 l720mm/升降 900mm | |||||||
吸料长度 | mm | 1200/1500/2000 | |||||||
外形尺寸(长×宽×高) | mm | 8500×3000×3300 |
备注:装模高度可以根据定制,视具体情况而定。
Note: Die height can be customized, depending on the specific cumstances.
辅机可选: 〇压紧式放料架 〇内胀式放料架 〇平移集料架 〇旋转式集料架
Optional accessory: 〇 Crimp discharge rack 〇 Expanding discharge within the frame
〇 Set pan rack 〇 Rotary aggregate rack
